Guía de sujetadores de acero inoxidable: explicación de pernos hexagonales, tuercas, tornillos y arandelas planas

¿Qué son? Sujetadores de acero inoxidable y ¿Por qué son importantes?

Los sujetadores de acero inoxidable son componentes mecánicos que se utilizan para unir, asegurar o colocar dos o más piezas juntas. Lo que los diferencia de los sujetadores estándar de acero al carbono es su composición: contienen un mínimo de 10,5% de cromo, que reacciona con el oxígeno para formar una capa pasiva de óxido en la superficie. Esta película invisible se autorrepara continuamente, brindando a los sujetadores de acero inoxidable una resistencia excepcional al óxido, la corrosión y las manchas en una amplia gama de entornos. Ya sea que trabaje en construcción marina, procesamiento de alimentos, plantas químicas, arquitectura exterior o aplicaciones domésticas cotidianas, los sujetadores de acero inoxidable ofrecen una confiabilidad a largo plazo que otros materiales simplemente no pueden igualar.

Los grados más comúnmente utilizados para sujetadores de acero inoxidable son 304 y 316. El grado 304 es adecuado para aplicaciones de uso general que incluyen construcción en interiores, maquinaria y uso ligero en exteriores. El grado 316 contiene molibdeno, que mejora su resistencia a los cloruros y al agua salada, lo que lo convierte en la opción preferida para ambientes costeros, marinos y químicos. Comprender estos grados le ayuda a seleccionar el sujetador adecuado para el trabajo correcto, una decisión que afecta directamente la longevidad y seguridad de su ensamblaje.

Pernos de cabeza hexagonal de acero inoxidable : Estructura, Estándares y Selección

Los pernos de cabeza hexagonal de acero inoxidable, comúnmente conocidos como pernos hexagonales, son uno de los sujetadores más utilizados tanto en entornos industriales como de construcción. Cuentan con una cabeza de seis lados que permite apretar fácilmente con una llave o casquillo, un vástago roscado total o parcialmente y están diseñados para usarse con una tuerca o un orificio roscado. La cabeza hexagonal proporciona una gran superficie de apoyo y admite un torque significativo sin dañar la cabeza del sujetador, razón por la cual se eligen pernos hexagonales para conexiones estructurales de alta resistencia.

Estos pernos se fabrican de acuerdo con estándares internacionales como ISO 4014 (parcialmente roscado), ISO 4017 (totalmente roscado), DIN 931 y DIN 933. En Norteamérica, ASME B18.2.1 regula los pernos hexagonales de la serie en pulgadas. Al seleccionar pernos hexagonales de acero inoxidable, debe considerar el tipo de rosca (métrica o imperial), el diámetro, el paso de la rosca y la longitud. Un perno demasiado corto no enganchará suficientes roscas para una unión segura; uno que sea demasiado largo puede sobresalir de manera insegura o interferir con los componentes adyacentes.

Aplicaciones comunes de los pernos hexagonales de acero inoxidable

• Conexiones estructurales de acero en puentes y edificios expuestos a la intemperie.
• Accesorios para cubiertas marinas, construcción de embarcaciones y construcción de muelles.
• Equipos de procesamiento de alimentos y bebidas que requieren condiciones sanitarias.
• Bridas de tuberías y recipientes a presión para plantas químicas
• Sistemas HVAC y cerramientos mecánicos exteriores.

Tuercas hexagonales de acero inoxidable y tuercas estándar: diferencias y usos

Las tuercas hexagonales de acero inoxidable son la contraparte estándar de los pernos hexagonales. Cuentan con una rosca interna y una exterior de seis lados que permite apretar con una llave. Disponibles en variantes de altura completa (estándar) y delgadas/atascadas, las tuercas hexagonales se producen según ISO 4032, ISO 4033, DIN 934 y otras normas equivalentes. Cuando se combinan con un perno hexagonal de acero inoxidable, crean una unión atornillada completa y resistente a la corrosión adecuada para condiciones exigentes.

Más allá de la tuerca hexagonal tradicional, las tuercas de acero inoxidable vienen en varias formas especializadas, cada una diseñada para necesidades de rendimiento específicas. Las contratuercas con inserto de nailon (equivalente a ISO 7042) utilizan un collar de nailon para resistir el aflojamiento inducido por la vibración, una característica fundamental en aplicaciones de maquinaria y automoción. Las tuercas con brida incorporan una brida integrada similar a una arandela que distribuye la carga en un área más amplia, lo que reduce la necesidad de una arandela separada. Las tuercas ciegas (tuercas ciegas) cubren los extremos expuestos de los pernos por motivos estéticos y para evitar daños en la rosca. Comprender qué tipo de tuerca utilizar es tan importante como elegir el perno correcto.

Tipos de tuercas de acero inoxidable de un vistazo

Tornillos de acero inoxidable: elección de la cabeza y el tipo de accionamiento adecuados

Los tornillos de acero inoxidable se diferencian de los pernos en que normalmente están diseñados para insertarse directamente en un material sin necesidad de una tuerca. Están disponibles en una enorme variedad de estilos de cabezales y tipos de accionamiento, cada uno de los cuales ofrece ventajas específicas según la aplicación. La decisión más importante al seleccionar tornillos de acero inoxidable es hacer coincidir el estilo de la cabeza y el tipo de accionamiento con el entorno de instalación, los requisitos de carga y la apariencia deseada.

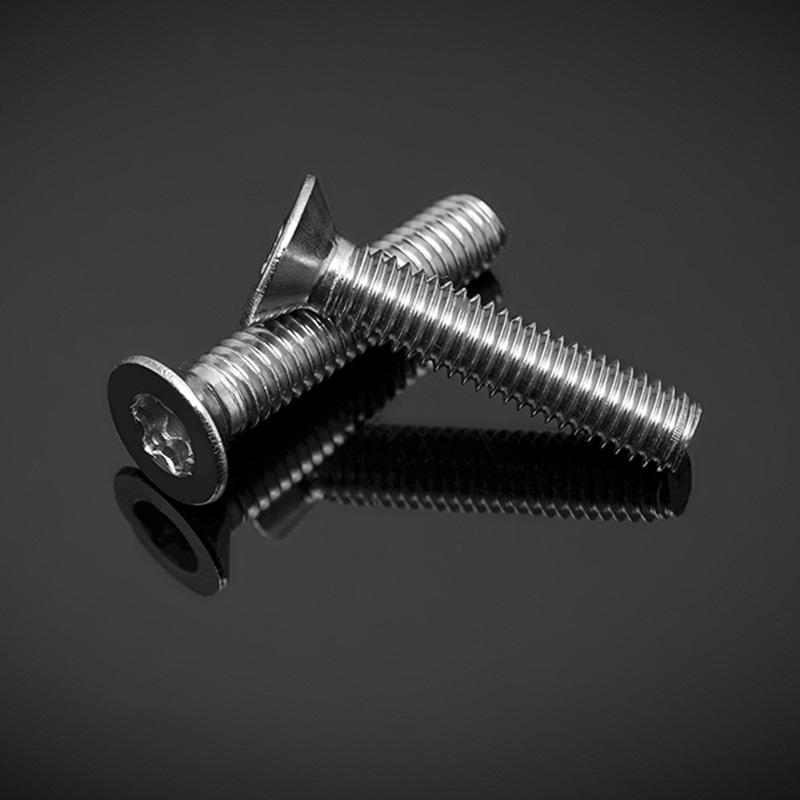

Los tornillos de cabeza plana ofrecen una parte superior redondeada de perfil bajo con una amplia superficie de apoyo, lo que los hace adecuados para trabajos de ensamblaje general. Los tornillos avellanados (de cabeza plana) quedan al ras de la superficie del material, lo que es esencial para aplicaciones en las que las cabezas sobresalientes crearían riesgos para la seguridad o interferirían con las piezas móviles. Los tornillos de cabeza truss tienen una cabeza extra ancha y de perfil bajo para usar en materiales delgados o blandos. Para aplicaciones de madera en exteriores, los tornillos autorroscantes de acero inoxidable con cabeza de trompeta se usan comúnmente para sujetar terrazas, revestimientos y cercas, ya que aprietan el material de la superficie sin agrietarlo.

Tipos de unidades y cuándo utilizarlas

• Phillips (PH): El tipo de unidad más común en todo el mundo. Fácil de usar con herramientas eléctricas, pero propenso a salirse (deslizarse) bajo un par elevado.
• Ranurado: Diseño sencillo de una sola ranura. Preferido en aplicaciones de precisión y bajo torque y mantenimiento de maquinaria antigua.
• Torx (TX/Estrella): Impulsión en estrella de seis puntos con transferencia de torsión superior y mínima salida de leva. Ideal para montaje/desmontaje repetido o de alta resistencia.
• Pozidriv (PZ): Un diseño Phillips mejorado que ofrece un mejor compromiso de la broca. Estándar en construcción y ebanistería europea.
• Casquillo hexagonal (Allen): Unidad hexagonal interna para usar con llaves Allen o puntas hexagonales. Común en maquinaria, muebles y aplicaciones de fijación oculta.

Una nota importante al utilizar tornillos de acero inoxidable: el desgaste es un riesgo real. El irritamiento ocurre cuando las roscas de un tornillo y una tuerca de acero inoxidable se atascan debido a la fricción y el calor generado durante el ajuste, lo que hace que el desmontaje sea casi imposible sin romper el sujetador. Para evitar la irritación, aplique siempre un lubricante antiagarrotamiento o utilice sujetadores de diferentes grados de acero inoxidable (por ejemplo, un perno 316 con una tuerca 304). Reducir la velocidad de apriete también reduce significativamente el riesgo de irritación.

Arandelas planas de acero inoxidable: distribución de carga y protección de superficies

Una arandela plana de acero inoxidable es una placa delgada en forma de disco con un orificio central del tamaño adecuado para encajar sobre un perno o vástago de tornillo. Si bien puede parecer un accesorio menor, su papel en una unión fijada es funcionalmente significativo. Las arandelas planas distribuyen la carga de sujeción de una tuerca o cabeza de perno sobre una superficie más grande, lo que evita que el sujetador atraviese materiales más blandos y reduce el daño superficial en la parte sujeta. Esto es especialmente importante al fijar en madera, plástico, aluminio u otros materiales que sean más blandos que el acero inoxidable.

Las arandelas planas de acero inoxidable también protegen el acabado superficial del material unido. Cuando la cabeza de una tuerca o un perno gira directamente sobre una superficie pintada o pulida, provoca rayones y ranuras. Una arandela plana entre la cabeza del sujetador y la superficie elimina este daño. En aplicaciones eléctricas, la arandela también sirve como espacio aislante cuando se utiliza con arandelas de nailon o goma debajo. Las arandelas planas de acero inoxidable estándar se producen según DIN 125A, ISO 7089 e ISO 7090 (con chaflán), con tamaños que van desde M2 ​​hasta M64 en tamaños métricos e imperiales equivalentes.

Cuándo utilizar arandelas planas

• Debajo de cabezas de pernos y tuercas al sujetar en madera, compuestos o metales blandos
• En agujeros de gran tamaño o ranurados por donde de otro modo pasaría la cabeza del perno
• Para proteger superficies pulidas o pintadas de daños por contacto durante el apriete.
• En combinación con arandelas de resorte (de seguridad) para proporcionar una superficie de asiento plana para la arandela de seguridad
• En conexiones de tuberías con bridas para crear un asiento uniforme de la junta a lo largo de la cara de la brida

Cómo combinar componentes de sujetadores de acero inoxidable para un ensamblaje completo

Seleccionar componentes de sujetadores individuales es solo la mitad de la tarea: ensamblarlos correctamente en una unión completa y confiable requiere coincidir el grado de perno, el grado de tuerca, el tamaño de la arandela y la preparación de la superficie. Un desajuste en cualquiera de estos elementos puede provocar fallas en las juntas, corrosión o dificultades durante el mantenimiento. Las siguientes pautas prácticas ayudarán a garantizar que sus conjuntos de sujetadores de acero inoxidable funcionen según lo previsto durante toda su vida útil.

Primero, haga coincidir el grado de todos los componentes. Si utiliza un perno hexagonal de acero inoxidable 316, utilice tuercas y arandelas de acero inoxidable 316. La mezcla de grados no necesariamente causa fallas inmediatas, pero puede crear una diferencia de potencial galvánico o una resistencia a la corrosión inconsistente que debilita la unión con el tiempo. En segundo lugar, verifique la compatibilidad de las roscas: tanto el perno como la tuerca deben utilizar el mismo estándar de rosca (métrica o UNC/UNF imperial) y el mismo paso. Un perno métrico M10 con un paso de 1,5 mm requiere una tuerca con la misma especificación; roscar transversalmente con una tuerca incorrecta destruirá ambos componentes.

En tercer lugar, dimensione correctamente su lavadora plana. El diámetro interior de la arandela debe ser lo suficientemente grande como para pasar sobre el vástago del perno sin juego excesivo, mientras que el diámetro exterior debe ser apropiado para la carga que se distribuye. Las arandelas estándar DIN 125 son adecuadas para la mayoría de las aplicaciones, pero las aplicaciones estructurales o de servicio pesado pueden requerir arandelas de series grandes con un diámetro exterior significativamente mayor. Finalmente, aplique siempre el torque correcto usando una llave dinamométrica calibrada: apretar demasiado los sujetadores de acero inoxidable corre el riesgo de irritar y pelar las roscas, mientras que apretar poco crea aflojamiento bajo vibración o cargas dinámicas.

Comparación de grados de sujetadores de acero inoxidable: 304, 316, A2 y A4

Las designaciones de grados para los sujetadores de acero inoxidable pueden resultar confusas, particularmente porque el mismo material recibe diferentes nombres en diferentes normas. La norma ISO 3506 clasifica los sujetadores de acero inoxidable como A2 (equivalente a 304) y A4 (equivalente a 316), y las clases de propiedad 50, 70 y 80 indican los niveles de resistencia a la tracción. Las normas americanas suelen referirse directamente a los grados de aleación AISI (304, 316). Comprender estas equivalencias evita costosos errores de especificación.

Para la mayoría de las aplicaciones de construcción comercial e ingeniería general, los sujetadores A2-70 (304) ofrecen un excelente equilibrio entre resistencia a la corrosión, solidez y rentabilidad. En entornos con exposición al agua salada, productos químicos ácidos o agua clorada, como alrededores de piscinas, plataformas marinas o plantas farmacéuticas, siempre se debe especificar A4-70 o A4-80 (316). El uso de sujetadores A2 en entornos con mucho cloruro provocará corrosión por picaduras y eventualmente fallas en las juntas, independientemente de qué tan bien estén ensamblados los componentes.

Mantenimiento e inspección de conjuntos de sujetadores de acero inoxidable

Una de las ventajas de los sujetadores de acero inoxidable es su bajo requerimiento de mantenimiento en comparación con las alternativas de acero al carbono enchapado o pintado. Sin embargo, "bajo mantenimiento" no significa "cero mantenimiento". La inspección periódica es esencial, particularmente en aplicaciones estructurales, críticas para la seguridad o de alta vibración. La inspección visual debe buscar signos de oxidación en la superficie (que pueden indicar contaminación de herramientas de acero al carbono cercanas o partículas incrustadas en la superficie), corrosión en grietas en juntas apretadas y cualquier grieta o deformación visible debajo de la cabeza del perno o la tuerca.

Si aparecen manchas de óxido en un sujetador de acero inoxidable que de otro modo estaría en buen estado, a menudo se debe a la contaminación de hierro libre de herramientas de acero al carbono, polvo de esmerilado o contacto con superficies de acero al carbono. Esto se puede remediar mediante pasivación: limpieza con una solución de ácido cítrico o nítrico que elimina la contaminación de hierro y restaura la capa protectora de óxido. Para conjuntos que se desmontan periódicamente, siempre inspeccione cuidadosamente las roscas para detectar daños por rozamiento antes de volver a ensamblar y reemplace cualquier sujetador que muestre roscas deformadas o atascadas. La reutilización de sujetadores irritados aumenta drásticamente el riesgo de fallas en servicio y deshilachado.

Se recomiendan verificaciones de torque después del período de servicio inicial en aplicaciones propensas a vibraciones, ya que los sujetadores de acero inoxidable pueden experimentar una ligera relajación (incrustación) en la interfaz de la junta durante el servicio inicial. Volver a apretar al valor especificado después de 24 a 48 horas de funcionamiento garantiza que la junta permanezca sujeta correctamente. Para instalaciones permanentes que no se inspeccionarán periódicamente, considere usar compuestos de bloqueo de roscas clasificados para acero inoxidable o invertir en características de bloqueo mecánico, como tuercas de torsión predominante, para mantener la carga de sujeción a largo plazo.
